Esquema bajantes edificio: Guía técnica completa

Una comunidad detecta una mancha de humedad en el falso techo del cuarto piso. Se abre una zona pequeña, pero la tubería no aparece donde se esperaba. El presidente pregunta si se trata de una bajante pluvial o residual, el administrador de fincas busca planos en el archivo y el albañil acaba haciendo una cata más amplia para encontrar el origen. La reparación todavía no ha empezado y ya se han producido desperfectos evitables.

Un esquema de bajantes de edificio bien conservado permite localizar el recorrido, distinguir los tramos comunes de los privativos y planificar la apertura exacta. También ayuda a coordinar una reparación, documentar una actuación para la comunidad y relacionar el saneamiento con el estado general que se revisa en un IEE o IEE.CV. El plano no elimina la necesidad de inspeccionar, pero evita trabajar a ciegas.

Por qué importa tener el esquema de bajantes a mano

En fincas antiguas, especialmente cuando se han sucedido reformas sin actualizar la documentación, el plano original suele estar incompleto o directamente no aparece. Una mancha en un baño puede proceder de una unión de la bajante, de un ramal horizontal privativo, de una cubierta o de una conducción modificada por un propietario. Desde abajo, todos esos orígenes pueden producir síntomas parecidos.

El esquema permite seguir la instalación desde la cubierta o desde la arqueta hasta cada planta. Si la bajante discurre por un patinillo, el técnico puede comprobar primero los registros previstos y limitar la apertura al paramento necesario. Sin esa referencia, la búsqueda se convierte en una sucesión de catas, demoliciones y reparaciones provisionales.

Una herramienta para decidir quién actúa

La localización también tiene una consecuencia jurídica y económica. Una bajante general que recoge vertidos de varias viviendas suele ser un elemento común, aunque pase empotrada dentro de una vivienda. El ramal que solo sirve a un piso puede tener carácter privativo. El plano no decide por sí solo la titularidad, pero aporta una base técnica para analizarla junto con el título constitutivo, los estatutos y la configuración real.

Regla práctica: antes de repartir costes, hay que localizar el tramo exacto que falla y dejar constancia fotográfica de su recorrido y conexión.

El documento resulta útil para el administrador de fincas, para la empresa de reparación y para el técnico que redacta un informe de conservación. También ayuda a justificar ante la comunidad por qué debe abrirse un falso techo, sustituirse un tramo completo o coordinar la obra con accesibilidad, conservación o mejora energética.

En una promoción nueva, la promotora o la dirección facultativa deberían entregar y conservar el plano de saneamiento junto con el resto de documentación del edificio. En una finca existente sin planos, conviene preparar al menos un levantamiento actualizado, aunque sea sencillo, con bajantes numeradas, plantas servidas, registros y conexión inferior.

Qué es una bajante y qué elementos la rodean

El Código Técnico de la Edificación, DB HS 5, define la bajante como la canalización vertical que conduce las aguas pluviales desde sumideros sifónicos y canalones, o las aguas residuales desde las redes de pequeña evacuación e inodoros, hasta la arqueta a pie de bajante o hasta un colector suspendido. Esa definición es importante porque una bajante no es cualquier tubo vertical que aparezca dentro de un tabique.

La instalación se entiende mejor si se separan sus piezas. La bajante recibe las conexiones de cada planta, el colector reúne los tramos horizontales y la arqueta a pie de bajante permite enlazar la conducción vertical con la red enterrada. El patinillo es el recinto vertical que aloja la tubería, protege el paso entre viviendas y, cuando está bien resuelto, facilita la inspección.

Lectura básica del recorrido

En un esquema sencillo, el recorrido puede representarse así:

Aparatos sanitarios o cubierta               │        Bajante vertical               │       Arqueta a pie de bajante               │           Colector               │        Colector general calle

El colector suspendido es un tramo horizontal colocado bajo el forjado, normalmente en un techo técnico o en un sótano. La arqueta a pie de bajante recibe la descarga vertical y permite inspeccionar el cambio de dirección o la conexión con el colector enterrado. El registro debe quedar accesible, porque una tapa oculta tras un revestimiento fijo puede convertir una operación de limpieza en una demolición.

El esquema debe indicar si la columna recoge aguas residuales, pluviales o ambas. Una red mixta exige especial cuidado en la representación, la ventilación, los puntos de inspección y la conexión final. La nomenclatura del plano tiene que coincidir con la realidad, no solo con la intención del proyecto.

Esquema de bajantes pluviales y residuales en un edificio

Las bajantes pluviales y residuales pueden compartir ciertos espacios constructivos, pero no deben confundirse en el plano. La pluvial recoge el agua de cubiertas, canalones, terrazas o patios. La residual recibe las descargas de inodoros, lavabos, duchas, fregaderos y otros aparatos conectados a la red de evacuación.

La diferencia se aprecia en el origen y en el recorrido. Una bajante pluvial puede discurrir vista por fachada o dentro de un patinillo, mientras que una residual suele concentrarse cerca de cocinas y cuartos húmedos. En edificios existentes, las reformas pueden haber alterado las conexiones originales, por lo que el color o la letra del plano nunca deben sustituir a la comprobación física.

Criterio	Bajante pluvial	Bajante residual
Origen del agua	Canalones, sumideros de cubierta y patios	Inodoros, lavabos, duchas y cocinas
Recorrido habitual	Fachada, patio o patinillo	Patinillo próximo a núcleos húmedos
Materiales posibles	PVC, aluminio, zinc u otros sistemas compatibles	PVC, fundición u otros materiales aptos para evacuación
Patinillo	Puede ser exclusivo o compartido según el proyecto	Conviene identificarlo y sectorizarlo para facilitar mantenimiento
Conexión inferior	Arqueta o colector de pluviales	Arqueta, colector suspendido o red de residuales
Identificación gráfica	Línea y código diferenciados en la leyenda	Línea y código diferenciados, con diámetro y uso servido

El DB HS 5 se aplica a las instalaciones de aguas residuales y pluviales de los edificios, pero el plano debe expresar la solución realmente ejecutada. Un edificio puede tener redes separativas, una configuración mixta o modificaciones posteriores. Copiar un detalle de otro inmueble no garantiza que la red existente funcione ni que cumpla las condiciones aplicables a una rehabilitación.

Para una comunidad, resulta útil numerar las columnas con un código estable, por ejemplo, BP para pluvial y BR para residual, siempre acompañado de una leyenda. La identificación debería relacionar cada bajante con las plantas, viviendas o zonas comunes que sirve. Así, una incidencia en el segundo piso no se busca en todas las columnas del edificio.

Símbolos gráficos convencionales en el plano de saneamiento

Un plano de saneamiento no se interpreta como un plano de fontanería, climatización o electricidad. La clave está en la leyenda, porque no existe una lectura segura basada únicamente en un círculo, una línea o unas iniciales. En una planta, una bajante puede aparecer como un círculo con las letras «B.P.» para pluvial o «BR» para residual, pero cada proyectista debe explicar su codificación.

En alzado, la bajante suele dibujarse como una línea vertical acompañada del diámetro nominal, el material, la altura y las conexiones de cada planta. El ramal horizontal llega desde los aparatos o desde un núcleo húmedo hasta la columna. Una conexión mal dibujada puede hacer creer que un desagüe pertenece a la bajante comunitaria cuando en realidad conecta con un tramo privativo.

Planta, alzado y esquema de principio

El esquema de principio muestra cómo se conectan las piezas. El plano acotado añade la información necesaria para localizar y ejecutar: distancias, cotas, alturas, patinillos, pasos por forjado y registros. Para mantenimiento, el segundo es mucho más útil, aunque ambos deben ser coherentes.

Un ejemplo mínimo en planta podría mostrar una bajante identificada como BR-2, junto al patinillo y a los ramales de las viviendas. En alzado, la misma referencia debería aparecer alineada desde la cubierta hasta la arqueta, con sus derivaciones. Si la numeración cambia entre documentos, el administrador y la empresa reparadora pueden seguir una columna equivocada.

Símbolo o elemento	Qué representa	Dónde verlo	Error habitual
BP o BR dentro de un círculo	Bajante pluvial o residual	Planta	Confundir el código con una tubería de fontanería
Línea vertical con DN	Columna y diámetro nominal	Alzado	Omitir cambios de diámetro o material
Línea horizontal	Ramal o colector	Planta y alzado	Considerarlo común sin comprobar a quién sirve
Rectángulo o punto de arqueta	Registro o arqueta	Planta baja o sótano	Taparlo con revestimientos sin acceso
Unión entre líneas	Conexión entre ramal y bajante	Planta y alzado	Interpretar una conexión esquemática como ubicación exacta
Símbolo de ventilación	Aireación primaria, secundaria o terciaria	Alzado y cubierta	No distinguir ventilación de evacuación

Cada punto debería incorporar, cuando sea posible, vivienda, planta, bajante y uso servido. Esa información convierte un dibujo genérico en un documento operativo.

Dimensionado del CTE DB HS 5 para bajantes

El dimensionado parte de los aparatos conectados, el tipo de aguas, la altura del edificio, la ventilación y la configuración de los colectores. No basta con medir el tubo visible y sustituirlo por otro del mismo tamaño. En una obra de rehabilitación, el técnico debe comprobar si se han añadido baños, cocinas o conexiones que no existían en el proyecto original.

El CTE DB HS 5 sobre evacuación de aguas en viviendas establece los criterios técnicos que deben contrastarse en cada solución. Para bajantes de aguas residuales y de uso mixto, el diámetro nominal mínimo indicado es DN 100, aunque el propio documento contempla una solución de DN 90 en determinadas condiciones de ventilación primaria tipo I y con una altura máxima de 10 m. La excepción no permite reducir diámetros automáticamente.

El documento exige que la variación de presión se mantenga dentro de ±250 Pa y que la sección ocupada por el agua no supere un tercio de la sección del conducto, según el DB HS 5 del Código Técnico de la Edificación. Estos límites influyen en la ventilación, el caudal y la posibilidad de que los cierres hidráulicos pierdan agua por sifonamiento.

Qué debe quedar anotado

Un plano útil debería recoger, como mínimo:

• Diámetro nominal: indicado en cada tramo donde cambie la sección.
• Tipo de red: residual, pluvial o mixta.
• Ventilación: primaria, secundaria o terciaria, con su continuidad.
• Alturas y conexiones: desde el arranque hasta la arqueta o el colector.
• Material: especialmente cuando se conserva parte de una instalación antigua.
• Puntos de registro: con acceso real para inspección y limpieza.

Un caso frecuente es encontrar una bajante con el diámetro aparentemente correcto, pero con un colector inferior mal conectado o con ventilación interrumpida por una reforma. La comprobación debe incluir planta, alzado, pendientes de colectores y conexión a la red existente. El diámetro aislado no acredita que la solución completa sea adecuada.

Sistemas de ventilación de bajantes y cuándo aplicar cada uno

La ventilación evita que las descargas alteren de forma perjudicial la presión de la red y vacíen los cierres hidráulicos de los aparatos. En la práctica se distinguen tres soluciones: primaria, secundaria y terciaria. La elección depende del trazado completo, no solo del número de plantas.

La ventilación primaria prolonga la bajante hasta la cubierta. Puede ser suficiente en edificios de menos de 7 plantas, siempre que se cumplan las condiciones técnicas aplicables. La ventilación secundaria incorpora una columna paralela conectada a la bajante o a los ramales para estabilizar presiones en configuraciones más exigentes. La terciaria protege grupos concretos de aparatos alejados de la columna principal.

Comparación de soluciones

Sistema	Configuración	Cuándo puede encajar	Riesgo si se copia sin revisar
Primaria	Prolongación de la bajante hasta cubierta	Edificios bajos y trazados sencillos	Ventilación insuficiente en ramales largos o complejos
Secundaria	Columna paralela conectada a la red	Mayor altura, caudal o complejidad	Ocupación de espacio sin resolver correctamente las conexiones
Terciaria	Ventilación localizada de ramales	Aparatos alejados o grupos específicos	Sifonamientos si se omiten distancias y cierres hidráulicos

Un ejemplo de proyecto puede incluir una bajante DN 100 con ventilación primaria hasta cubierta, una conexión secundaria en plantas altas y una derivación terciaria para un núcleo de aseos alejado. Esa combinación necesita representarse en planta y alzado, con continuidad y diámetros justificados.

La revisión debe considerar la distancia horizontal, el número de inodoros, los cambios de dirección, la accesibilidad de los registros y el riesgo de obstrucción. Un cambio de diámetro o una derivación añadida durante una reforma exige comprobar la compatibilidad con el conjunto. Instalar una válvula de aireación como solución genérica no sustituye la verificación del sistema previsto.

Cómo localizar las bajantes en un edificio existente

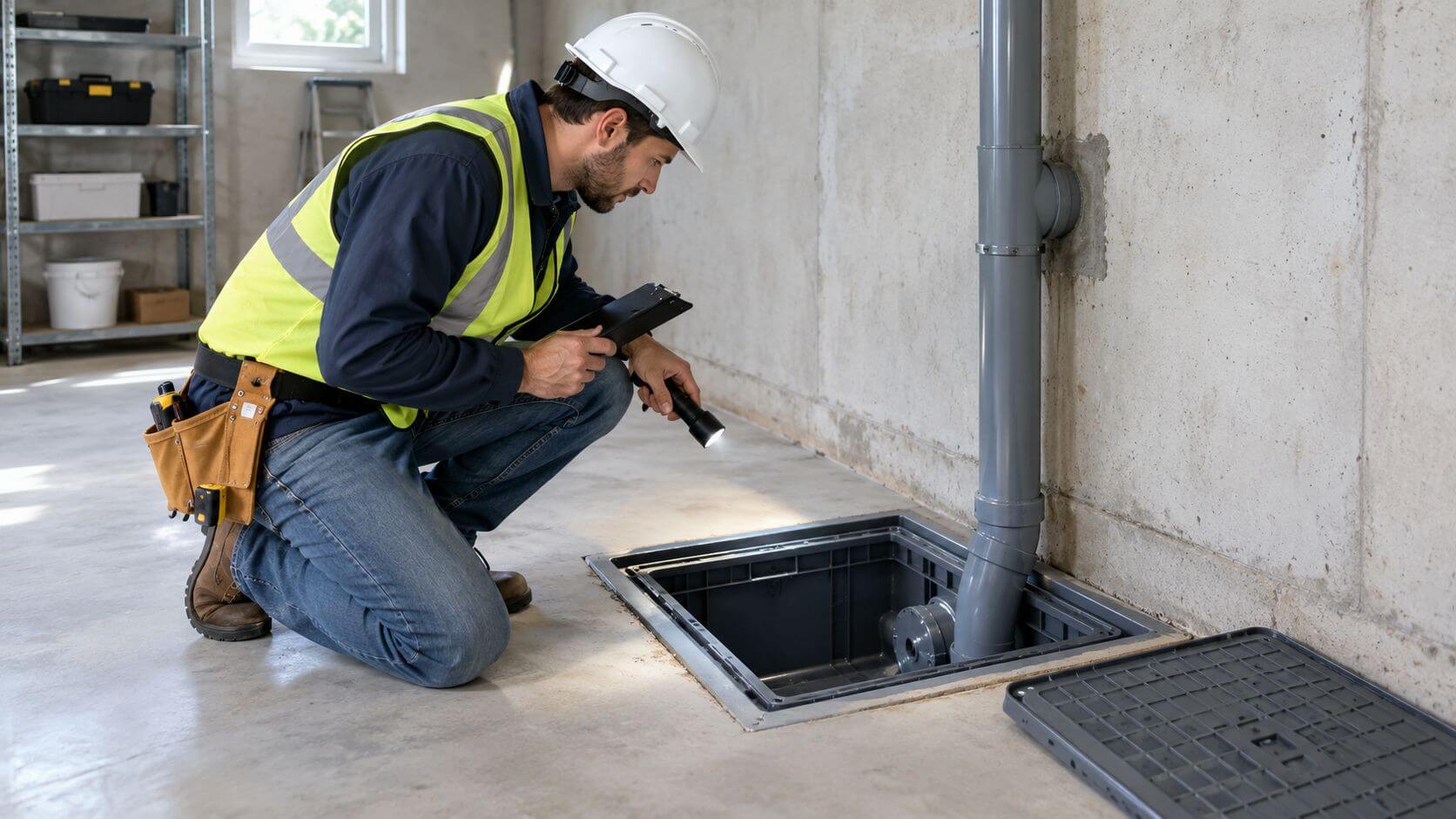

La localización empieza por la parte baja, no por la mancha de humedad. En sótano o planta baja se buscan arquetas, colectores y pasos verticales. Después se asciende por el edificio, comprobando patinillos, falsos techos y registros, y se contrasta cada hallazgo con la distribución de cocinas, baños y patios.

Secuencia de inspección

1. Revisar la documentación disponible. El plano antiguo debe leerse desde su leyenda. Las letras P y R pueden identificar pluvial y residual, pero la interpretación debe confirmarse con el propio documento.

2. Comprobar arquetas y colectores. La conexión inferior ayuda a seguir el eje de la bajante y a distinguir una columna de una conducción horizontal.

3. Subir por plantas. Los registros, encuentros con forjados y falsos techos ofrecen puntos de comprobación. Si la tubería está empotrada, una cámara endoscópica puede limitar la apertura.

4. Contrastar con la realidad. Una reforma puede haber desplazado un baño, anulado un registro o conectado un aparato a otra columna.

5. Levantar un croquis. Cada bajante debería numerarse y fotografiarse en planta, alzado y punto de conexión.

La guía sobre planos y mapas técnicos de una vivienda resulta útil como referencia documental, pero un plano de saneamiento requiere además información específica de diámetros, registros y evacuación.

La ventilación primaria se reconoce cuando la propia bajante continúa hasta cubierta. La secundaria aparece como una columna paralela conectada en distintas alturas. No conviene romper un paramento porque el eje parezca evidente. Primero deben comprobarse las viviendas alineadas, el patinillo y los pasos de forjado.

Si no queda documentación, un levantamiento mínimo debe incluir una planta esquemática por nivel, una sección o alzado de las columnas, fotografías de registros y una tabla con el uso servido. Esa base puede actualizarse cuando se ejecute la reparación.

Bajante común frente a ramal privativo en la comunidad

La discusión sobre quién paga suele empezar demasiado pronto. La pregunta correcta es dónde se encuentra el tramo que falla y a quién sirve. La bajante general que recoge aguas de varias viviendas o aguas pluviales comunes se considera normalmente elemento común, mientras que la derivación horizontal que solo sirve a una vivienda suele ser privativa, salvo que el título o la configuración del edificio indiquen otra cosa.

El caso más conflictivo es la bajante empotrada dentro de una vivienda. El hecho de que pase por el salón, el baño o la cocina de un propietario no la convierte automáticamente en privativa. Si la columna sirve a varias unidades, la comunidad debe ocuparse de su conservación y reparar los paramentos necesarios para acceder, con la posterior reposición según el alcance de la actuación.

El administrador necesita pruebas

El administrador de fincas debería solicitar un diagnóstico antes de incluir un reparto de costes en el orden del día. El informe puede identificar el origen, la longitud aproximada del tramo, las viviendas afectadas y la necesidad de abrir un cerramiento. El acta de la junta debe recoger la solución aprobada, el tramo considerado común o privativo y los trabajos de reposición previstos.

Los estatutos y el título constitutivo también deben revisarse. La consulta sobre estatutos de comunidades de propietarios no sustituye el análisis de la instalación, pero recuerda que la documentación comunitaria puede contener reglas específicas.

Tramo	Titularidad habitual	Quién asume el coste
Bajante que sirve a varias viviendas	Elemento común	Comunidad, salvo particularidad documentada
Ramal que solo evacúa una vivienda	Elemento privativo	Propietario correspondiente
Bajante común empotrada en una vivienda	Elemento común por su función	Comunidad, incluidos los accesos necesarios
Acabado interior ajeno a la reparación	Puede corresponder al propietario según el caso	Se determina según causa, alcance y acuerdo
Tramo conectado a red pública	Puede requerir revisión de responsabilidades	Comunidad, propietario o entidad gestora según el punto afectado

Una humedad en el vecino inferior no prueba por sí sola que la avería sea comunitaria. La decisión debe apoyarse en inspección, fotografías, pruebas y plano actualizado. Reparar sin localizar el punto de conexión suele trasladar el conflicto a la siguiente junta.

Casos especiales de fibrocemento con amianto y rehabilitación

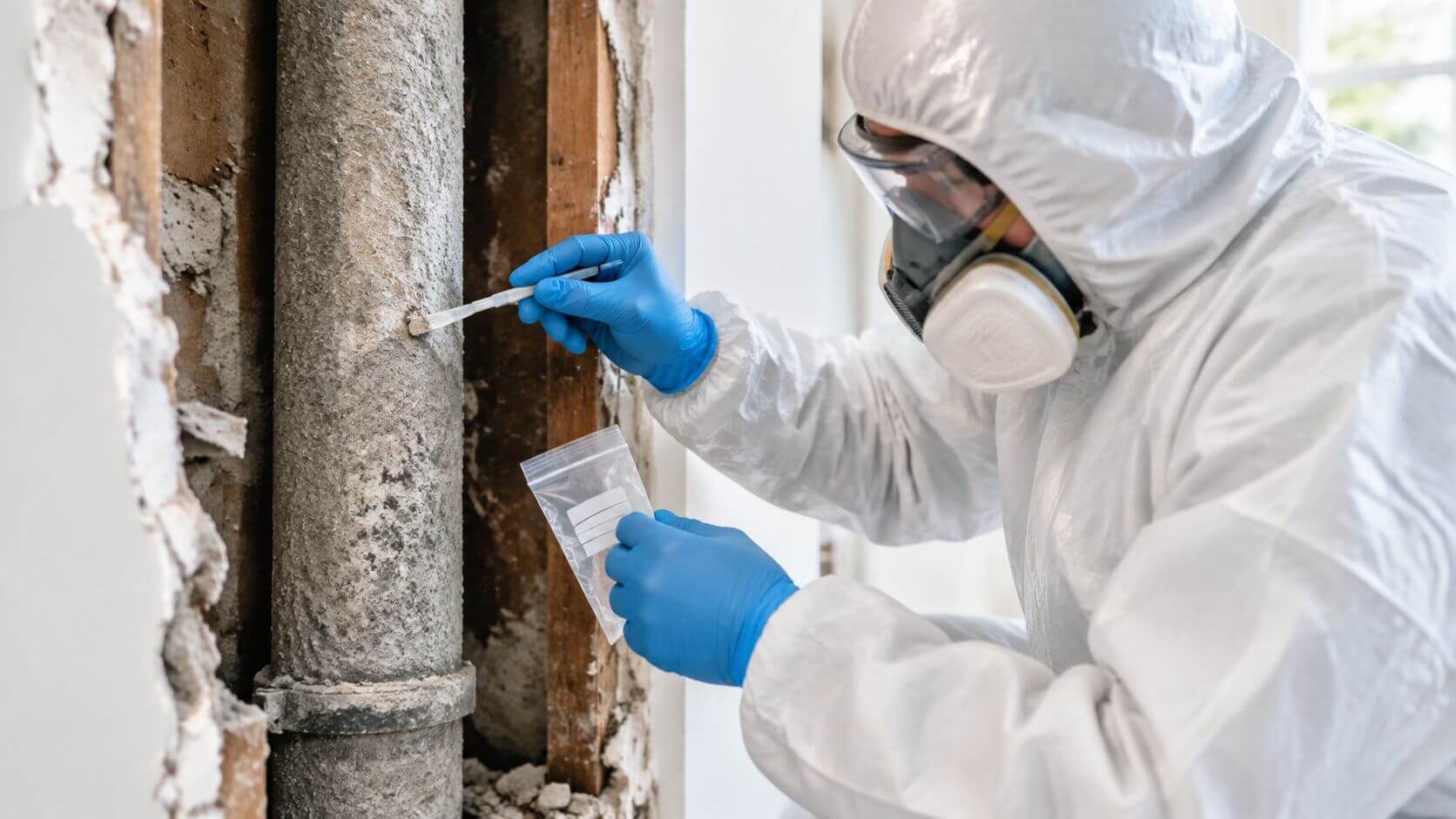

Si una bajante antigua aparece en el esquema como fibrocemento, la comunidad debe detener cualquier corte o desmontaje hasta verificar el material. En edificios construidos antes de 2002, la antigüedad justifica una comprobación específica, aunque por sí sola no confirme la presencia de amianto. El plano sirve para localizar la columna, las viviendas afectadas y los paramentos que podrían abrirse, pero no sustituye la identificación del material.

Nadie debe manipular una conducción sospechosa por cuenta propia. La retirada corresponde a una empresa inscrita en el RERA, con el plan de trabajo aplicable y traslado controlado a un gestor autorizado. El técnico que actualiza el esquema identifica el tramo, sus accesos y las afecciones previstas. La documentación de seguridad y salud, junto con la autorización laboral que proceda, debe tramitarse por separado.

Integrar la sustitución en la rehabilitación

La sustitución puede coordinarse con obras de conservación, accesibilidad o mejora energética. En la Comunitat Valenciana, las ayudas de rehabilitación dependen del programa y de la convocatoria aplicables. Antes de cerrar el presupuesto, la comunidad debe consultar la información vigente publicada por la Generalitat Valenciana y comprobar sus plazos y requisitos.

En la convocatoria 2024-2026 de ayudas a la rehabilitación a nivel de edificio, la cuantía máxima general podía alcanzar 18.800 euros por vivienda y el 80 % del coste subvencionable cuando la reducción del consumo de energía primaria no renovable superaba el 60 %. Esas condiciones no deben extrapolarse a futuras convocatorias y deben verificarse en la información oficial antes de presupuestar o aprobar la obra. Como lectura complementaria pueden consultarse esta información sobre rehabilitación de bajantes y este análisis general sobre bajantes como elemento común.

El expediente debe relacionar la sustitución con el esquema de bajantes y con el IEE: tramo retirado, nuevo material, registros, ubicación de la columna, aperturas y reposiciones. El plano final se incorpora al Libro del Edificio y al expediente de conservación. Los planos históricos que indiquen materiales peligrosos deben conservarse como antecedente, no como única guía para futuras intervenciones.

Lista de comprobación del esquema de bajantes

Antes de entregar o aceptar un plano de saneamiento, el técnico, el administrador y la comunidad deberían revisar su coherencia con la instalación real. La comprobación debe abarcar el trazado completo, no solo la zona donde apareció la humedad.

• Cotas de arranque y desembarque: comprobar cubierta, plantas, sótano, arqueta y conexión final.
• Diámetros nominales: identificar cada bajante y cualquier cambio de sección.
• Tipo de red: separar pluvial, residual y mixta con una leyenda inequívoca.
• Ventilación: indicar si es primaria, secundaria o terciaria y representar su continuidad.
• Patinillos: verificar que el recinto contiene la instalación y permite acceder a ella.
• Registros: comprobar su ubicación en plantas, falsos techos y puntos de cambio.
• Colectores: dibujar pendientes, encuentros, dirección del flujo y conexión con la arqueta.
• Materiales: anotar PVC, fundición, fibrocemento u otros, especialmente si se conserva una parte antigua.
• Planta y alzado: revisar que la numeración, los ejes y las conexiones coinciden.
• Simbología: incorporar una leyenda propia y evitar códigos ambiguos.
• IEE o IEE.CV: conservar la documentación necesaria para que las actuaciones de conservación queden justificadas.
• Firma técnica: incluir la firma del técnico competente y el visado cuando proceda.

El control más útil consiste en comparar el plano con fotografías tomadas durante la obra. Si una bajante se ha desplazado, se ha añadido una derivación o se ha cerrado un registro, el cambio debe reflejarse antes de terminar los revestimientos.

Conservar el plano y su relación con el Certificado Energético

El plano de bajantes y el Certificado Energético no describen la misma instalación. El primero documenta saneamiento, recorridos, registros y conexiones. El segundo acredita las condiciones energéticas de la vivienda o del edificio y puede servir como referencia antes de ejecutar medidas de mejora.

La relación aparece durante una rehabilitación. La sustitución de una bajante puede obligar a abrir un patinillo, mejorar su aislamiento, reparar encuentros con forjados o coordinar la obra con una actuación energética. Si la comunidad conserva el Certificado Energético inicial y la documentación posterior, el técnico puede comparar el estado de partida con la mejora realizada y preparar la justificación que exija el programa de ayudas correspondiente.

En la Comunitat Valenciana, la rehabilitación se gestiona dentro de una política pública estable de vivienda y conservación del parque edificado. Eso hace especialmente útil reunir en un mismo expediente el esquema de saneamiento, el IEE o IEE.CV, las actas de la comunidad, el proyecto o memoria de actuación y el Certificado Energético.

Archivo que evita problemas posteriores

La documentación debería guardarse en PDF firmado y, cuando exista, en formato editable o de plano. El administrador de fincas tendría que conservarla junto al Libro del Edificio y entregar una copia al nuevo propietario cuando se produzca una transmisión.

La actualización debe hacerse cada vez que se abra un paramento, se cambie un sanitario o se modifique una conexión. Un croquis corregido en ese momento cuesta menos que volver a investigar una humedad años después.

El esquema de bajantes no es un plano decorativo. Es la memoria de por dónde evacúa el edificio y una herramienta para intervenir con menos incertidumbre.

---

---
